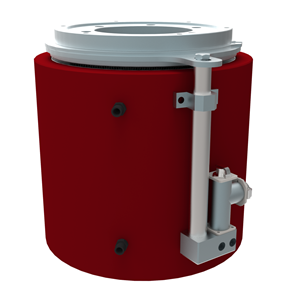

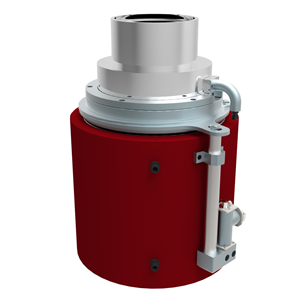

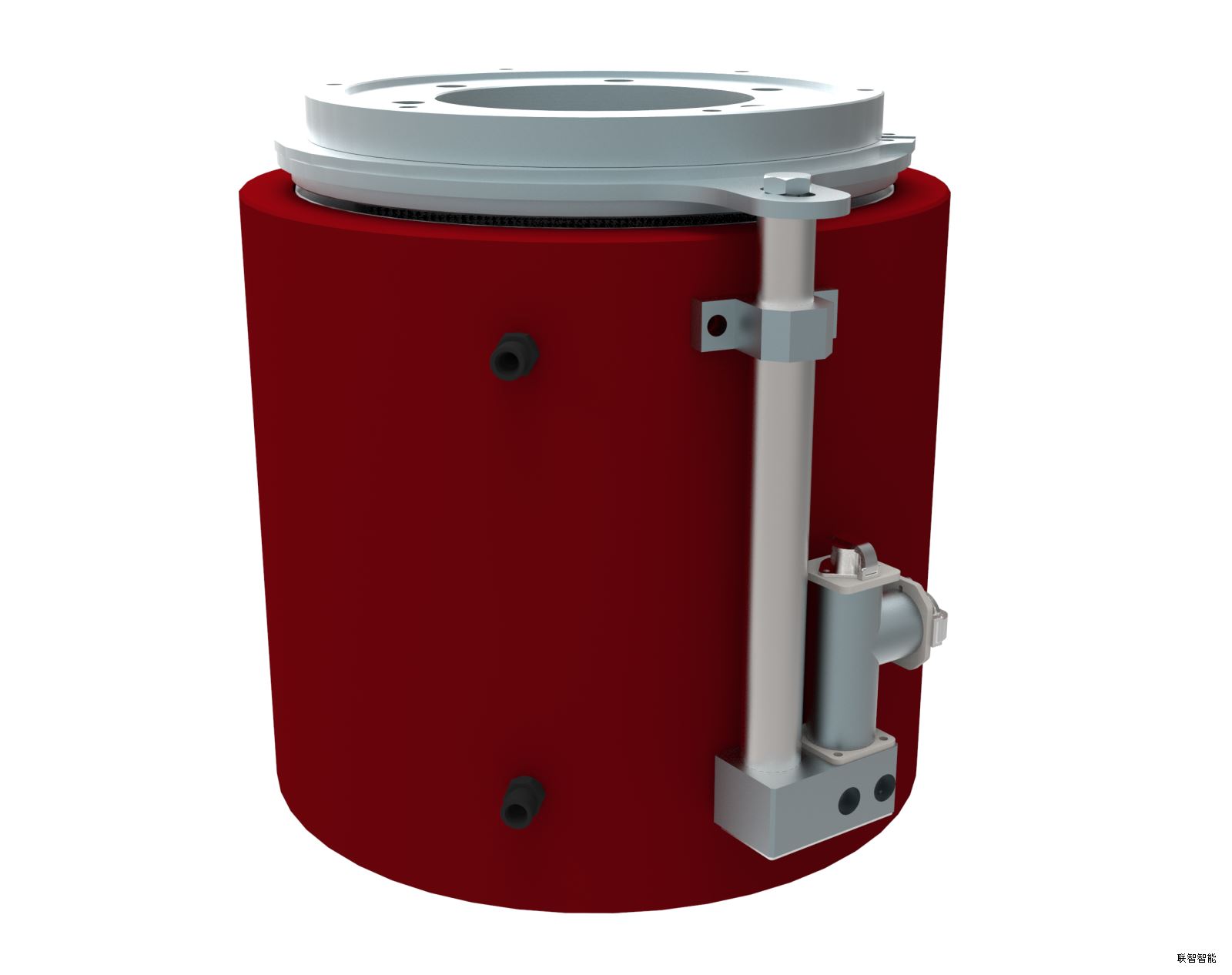

名称：前卡式千斤顶
适用范围：桥梁预应力张拉
简介/原理：

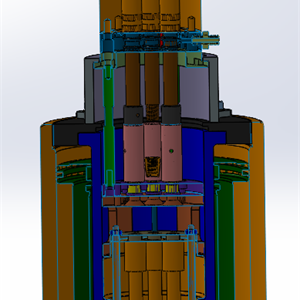

前卡式千斤顶采用“活塞静止，缸体活动”的结构形式，具有连续跟进、重复张拉的性能。张拉过程中，千斤顶活塞和张拉称套组成不动体，外缸套和穿心套、工具锚构成运动体，夹片预安装在工具锚内，当运动体相对不动体向外移动时，工具夹片自动夹紧钢绞线，工具锚、工具夹片夹持钢绞线进行张拉。在达到所需的预应力值时，运动体复位，工作夹片、工作锚自动锚固，完成张拉过程。在工具夹片后部有弹簧压紧，当运动体相对不动体向外移动时，工具夹片在弹簧作用下自动夹紧钢绞线，张拉锚固后，当活塞杆退到位时，松夹顶套将夹片顶松，实现自动上夹片、自动松夹片。
技术指标：
序号 | 千斤顶型号 | 千斤顶外径φA | 油缸高度H | 工作孔φB | 工具锚止口φC | 穿心孔φD | 限位板止口φF | 活塞杆外径φE | 钢绞线长度L | 适用张拉锚具 | 限位板加工外径φM | 限位板高度N |
1 | YCW1200Q-200 | φ280 | 350 | φ105 | φ125 | φ90 | φ150 | φ190 | 235 | 3～6孔 | φ147 | 40 |
2 | YCW1500Q-200 | φ310 | 355 | φ122 | φ143 | φ105 | φ200 | φ230 | 240 | 3～7孔 | φ197 | 40 |
3 | YCW2000Q-200 | φ350 | 355 | φ138 | φ161 | φ120 | φ210 | φ250 | 250 | 3～9孔 | φ208 | 40 |
4 | YCW2500Q-200 | φ390 | 370 | φ150 | φ170 | φ130 | φ250 | φ280 | 255 | 3～12孔 | φ248 | 40 |
5 | YCW3000Q-200 | φ410 | 370 | φ157 | φ180 | φ136 | φ250 | φ280 | 255 | 3～14孔 | φ248 | 40 |
6 | YCW3500Q-200 | φ440 | 370 | φ157 | φ180 | φ136 | φ250 | φ280 | 255 | 3～15孔 | φ248 | 40 |
7 | YCW4000Q-200 | φ500 | 392 | φ180 | φ210 | φ162 | φ302 | φ340 | 270 | 3～19孔 | φ298 | 40 |
核心亮点/优势：
（1）工具锚内置，节约钢绞线。
（2）结构合理，规避风险，约束危险源，张拉更安全。
（3）工具锚具可换，多种规格轻松应付。
（4）自带测力传感器和位移传感器，测量更真实，控制更准确。
（5）自动上夹片、自动松夹片，操作更便捷。
